滾動直線導軌副一般由導軌、滑塊、滾動體、返向器、保持架、密封端蓋及擋板等組成，以滑塊和導軟間的滾動體滾動代替相對接觸滑動。當導軌與滑塊做相對運動時，滾動體將沿著導軌上的經過溶硬和精密磨削加工而成的滾道滾動，在滑塊端部滾動體又通過返向裝置（返向器）進入返向孔后再進入滾道，從而使得滾動體周而復始地進行滾動運動。返向器兩端裝有防塵密封端蓋，可有效地防止灰塵、屑末進入滑塊內部。

滾動直線導軌副按滾動體的形狀可分為滾珠式、滾柱式和滾針式3種；按導軌軌道布局可分為0形、X形和矩形等；按循環方式可分為有限循環式和無限循環式；按導軌的尺寸、形狀及應用場合可以分為標準型、寬幅型、微小型、交叉型、圓弧型以及分離型等；按承受負載類型可分為承受輕載荷、承受重載荷和承受力矩載荷3種。

一、按照滾動體形狀分類

按滾動體的形狀分類有滾珠式、滾柱式和滾針式3種。滾柱式的滾動體與滾道之間為線接觸，故其承載能力較高，但摩擦力也較小，同時加工裝配也相對復雜。目前使用較多的是滾珠式。

(一）滾珠式

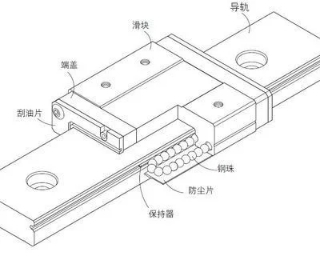

以滾珠作為滾動體，滾珠與滾道的接觸為點接觸，如圖2-1所示。其中，滾道包括滑塊滾道和導軌滾道，滾珠位于這兩個滾道之間。該類型導軌副運動靈敏度好，定位精度高；但其承載能力和剛度較小，一般都需要通過預緊來提高剛度。濃珠導軌適用于非高剛性要求的數控機床。

圖2-1 滾珠式導軌副

(二）滾柱式

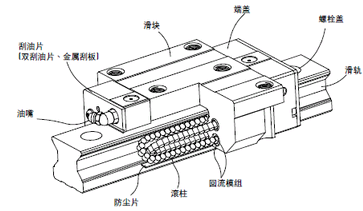

以滾柱作為滾動體，滾柱與滾道的接觸為線接觸，如圖2-2所示。滾柱在承受高負荷時僅僅形成微小的彈性變形，相比于滾珠導軌副，其承載力及剛度都更大，但對于安裝的要求也更高。當安裝不良時，引起的偏移和側向滑動使導軌磨損加快、精度降低。滾柱導軌主要用于加工中心，NC車統床、NC復合加工機床、磨床、立式或臥式鏗、鐵床和各大型落地?cái)?shù)控控鐵床以及龍門式加工中心等大、重型機床，特別適合超高剛性、高精度、超重負荷或數高速機床等高檔機床使用。

圖2-2 滾柱式導軌副

(三）滾針式

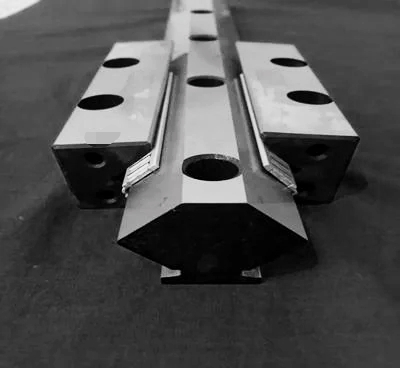

滾針導軌的滾針比同直徑的滾柱長度更長。滾針導軌的特點是尺寸小，結構緊湊，如圖2-3所示。為了提高工作臺的移動精度，滾針的尺寸應按直徑分組。滾針導軌適用于導軌返向尺寸受限制的機床。

圖2-3 滾針式導軌示意圖
