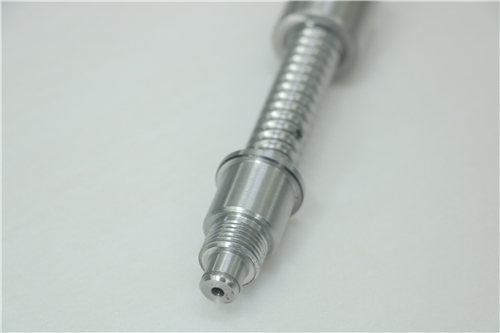

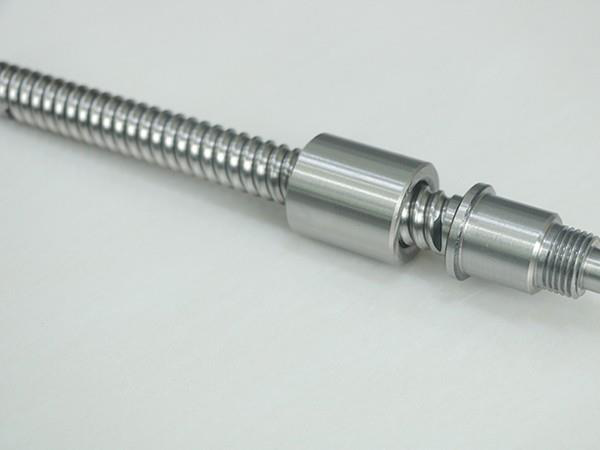

自限位滾珠絲杠

本實用新型涉及一種雙向定長限位滾珠絲杠副，屬于絲杠傳動技術領域。
背景技術：
目前，在手持式發泡機、消防器材上，需要用到雙向限位滾珠絲杠副以實現精確定量進給。但是，傳統的雙向限位滾珠絲杠副結構復雜，加工和維修比較困難，成本較高；并且，需要利用外設的兩個行程開關來實現停機，從而控制螺母行程，若行程開關損壞，螺母便有可能超出行程而造成事故，安全可靠性較差。
技術特征：
1.一種雙向定長限位滾珠絲杠副，包括絲杠(1)，其特征在于：絲杠(1)上設有兩相互對稱的螺旋槽(2)，兩螺旋槽(2)的兩端均固定有徑向貫穿絲杠(1)的限位釘(5)，兩螺旋槽(2)的中部均設有螺母(4)，螺母(4)的內側均布有多個圓環直槽(6)，螺母(4)與螺旋槽(2)之間設有滾珠保持架(3)，滾珠保持架(3)的兩端均設有與限位釘(5)相匹配的卡槽，滾珠保持架(3)上滾動連接有若干與螺旋槽(2)和圓環直槽(6)相對應的滾珠(7)。
2.根據權利要求1所述的雙向定長限位滾珠絲杠副，其特征在于：所述的限位釘(5)與絲杠(1)之間為螺紋連接。
3.根據權利要求1或2所述的雙向定長限位滾珠絲杠副，其特征在于：所述的滾珠(7)為氮化硅陶瓷球。



技術總結
本實用新型屬于絲杠傳動技術領域，具體涉及一種雙向定長限位滾珠絲杠副，包括絲杠，絲杠上設有兩相互對稱的螺旋槽，兩螺旋槽的兩端均固定有徑向貫穿絲杠的限位釘，兩螺旋槽的中部均設有螺母，螺母的內側均布有多個圓環直槽，螺母與螺旋槽之間設有滾珠保持架，滾珠保持架的兩端均設有與限位釘相匹配的卡槽，滾珠保持架上滾動連接有若干與螺旋槽和圓環直槽相對應的滾珠。本實用新型所述的雙向定長限位滾珠絲杠副，結構簡單、維護方便，當?shù)竭_行程時可進行空轉，安全性較高。

技術研發人員：楊連余;姚振宇;崔鳳琴;蘇磊
受保護的技術使用者：山東理工精密機械有限公司;山東理工職業學院
技術研發日：2017.12.29
技術公布日：2018.08.03
