一、尺寸系列
滾珠絲杠副傳動的公稱直徑與公稱導程系列及組合見GB/T17587.2-1998。
二、精度規范
滾珠絲杠傳動的精度規范，包括精度等級和零件的靜精度指標，以及裝配后的綜合精度。而單項靜精度包括導程周期誤差與累積誤差等。在咽合狀態下，由于絲杠、螺母、各圈滾珠相互干涉抵消，其綜合進給精度比單項精度有所改善。在某些精密機床和開環系統的數控機床中，滾珠絲杠傳動的精度直接影響到定位精度和重復定位精度。雖然采用了閉環系統的數控機床，或者采用光柵測量反饋修正，或用電器擋塊脈沖補償?shù)确椒▉?lái)提高滾珠絲杠傳動的制造精度，但由于滾珠絲杠副的制造誤差，在工作中使載荷分布不均，從而降低了承載能力和接觸精度，并使預緊力和驅動力矩失去穩定。因此，傳動精度始終是滾珠絲杠傳動的最重要指標之一。按國家標準GB/17587.3-1998規定，根據滾珠絲杠副的使用范圍及要求，其精度分為七個等級，即
1、2、3、4、5、7、10級。其中1級精度最高，10級最低，依次逐級降低。為了提高經濟性，按實際使用的導程精度要求，可于每一精度等級內再分項，分別規定導程精度檢查項目。
三、主要幾何尺寸

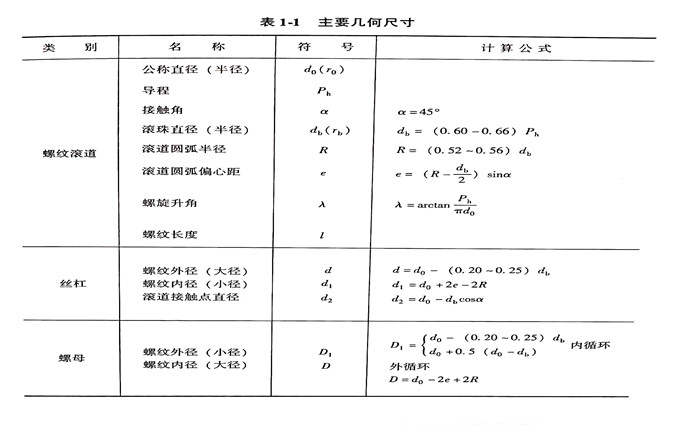

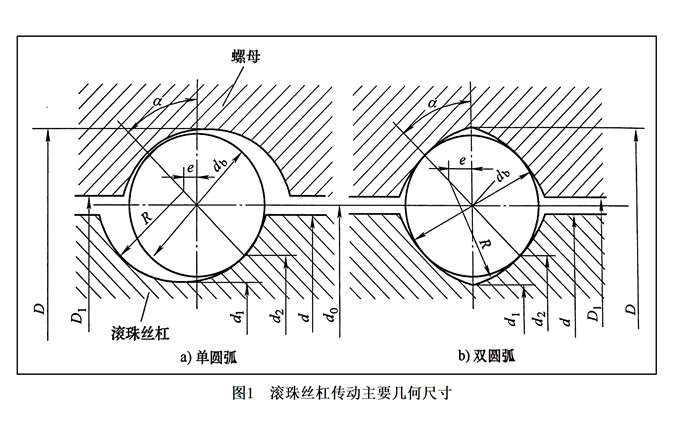

滾珠絲杠傳動主要幾何尺寸如圖1-17所示，其尺寸計算列于表1-1。
